产品简介

一、QDLF轻型立式多级离心泵特点

 1、泵为立式结构，具有占地面积小的特点，泵重心重合于泵脚中心，因而运行平稳、振动小、寿命长。
2、泵口径相同且在同一水平中心线上，无需改变管路结构，可直接安装在管道的任何部们，安装极为方便。
3、电机外加防雨罩可直接置于室外使用，而无需建造泵房，大大节约基建投资。
4、泵扬程可通过改变泵级数（叶轮数量）来满足不同要求，故适用范围广。
5、轴封采用硬质合金机械密封，密封可靠，无泄漏，机械损失小。
6、高效节能，外形美观。
7、注50口径以上内件铸件成形

二、QDLF轻型立式多级离心泵典型应用
　市政供水及增压
　工业循环系统及加工系统
　锅炉给水及冷凝液系统
　家庭供水
　环保水处理，渗透分析系统
　农业灌溉及脱水
　工业厂房清洗及各种清洗工作
　（其它）许多专门用途

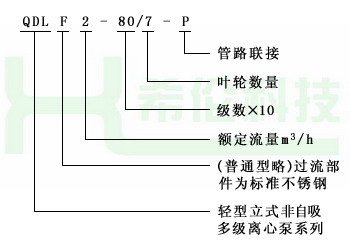

三、QDLF轻型立式多级离心泵型号说明



四、QDLF轻型立式多级离心泵结构图



序号 名称 材料 AISI 序号 名称 材料 AISI
1 电 机

9 底座 铸铁 ASTM25B
2 电 机 座 铸铁 ASTM25B 10 轴承 硬质合金 YG8
3 机械密封

11 叶轮 不锈钢 AISI304
4 出口导流器 不锈钢 AISI304 12 轴 不锈钢 AISI316
5 带轴承座导流器 不锈钢 l AISI304 13 叶轮隔 不锈钢 AISI304
6 导流器 不锈钢 AISI304 14 耐压筒 不锈钢 AISI304
7 进口导流器 不锈钢 AISI304 15 联轴器 碳钢
8 泵座 不锈钢 AISI304
橡胶零件 FPM

五、QDLF轻型立式多级离心泵简介与电机

 QDL/QDLF为安装标准电机的非自吸不锈钢立式多级泵，电机轴通过泵头用联轴器直接与泵轴联接，拉杆螺栓将耐压筒、过流部件固定在泵头和进出水段之间，泵进出水口在泵底同一直线上；本泵可规格需要配置智能保护器，对泵干转、缺相、过载等进行有效保护。电机为全封闭，风冷式二级标准电机。防护等级：IP55；绝缘等级：F；标准电压：50Hz：1×220-230/240V；3×200-220/346-380V；3×220-240/380-415V；

六、QDLF轻型立式多级离心泵性能参数

型号 配用电机 Q 1 1.2 1.6 2 2.4 2.8 3.2 3.5
(kw) (m3/h)
QDL2-20 0.37 H
(m)		 18 17 16 15 13 12 10 8
QDL2-30 0.37 27 26 24 22 20 18 15 12
QDL2-40 0.55 36 35 33 30 26 24 20 16
QDL2-50 0.55 45 43 40 37 33 30 24 20
QDL2-60 0.75 53 52 50 45 40 36 30 24
QDL2-70 0.75 63 61 57 52 47 41 35 28
QDL2-90 1.1 80 78 73 67 61 54 45 37
QDL2-110 1.1 98 95 89 82 73 64 54 44
QDL2-130 1.5 116 114 106 98 89 78 65 52
QDL2-150 1.5 134 130 123 112 100 90 73 60
QDL2-180 2.2 161 157 148 136 121 108 91 76
QDL2-220 2.2 197 192 180 165 148 130 110 90
QDL2-260 3 232 228 214 198 179 158 130 110











型号 配用电机 Q 1.5 2 3 4 5 6 7 8
(kw) (m3/h)
QDL4-20 0.37 H
(m)		 19 18 17 15 13 10 8 6
QDL4-30 0.55 28 27 26 24 20 18 13 10
QDL4-40 0.75 38 36 34 32 27 24 19 13
QDL4-50 1.1 47 45 43 40 34 31 23 17
QDL4-60 1.1 56 54 52 48 41 37 28 20
QDL4-80/7 1.5 66 63 61 56 48 43 33 24
QDL4-80 1.5 74 72 70 64 55 50 38 27
QDL4-100 2.2 96 90 87 81 71 62 48 34
QDL4-120 2.2 114 108 104 95 85 75 58 41
QDL4-160/4 3 136 126 122 112 101 89 68 48
QDL4-160 3 152 144 140 129 115 101 78 55
QDL4-190 4 183 171 168 153 137 122 93 67
QDL4-220 4 211 200 192 178 160 138 108 79











型号 配用电机 Q 5 6 7 8 9 10 11 12
(kw) (m3/h)
QDL8-20 0.75 H
(m)		 21 20 19 18 17 16 15 14
QDL8-30 1.1 31 30 29 28 26 24 23 20
QDL8-40 1.5 41 40 39 37 35 32 30 27
QDL8-50 2.2 52 50 48 46 44 41 37 34
QDL8-60 2.2 62 60 58 55 53 49 45 41
QDL8-80 3 83 80 78 74 70 65 60 54
QDL8-100 4 104 100 97 92 88 80 75 68
QDL8-120 4 125 120 116 110 105 97 90 81
QDL8-140 5.5 146 140 136 129 123 113 105 95
QDL8-160 5.5 166 160 155 147 140 130 120 108
QDL8-180 7.5 187 180 175 166 158 146 135 122
QDL8-200 7.5 208 200 194 185 175 162 150 135











型号 配用电机 Q 8 10 12 14 16 18 20 22
(kw) (m3/h)
QDL16-30/2 2.5 H
(m)		 28 27 26 25 23 21 19 17
QDL16-30 3 42 41 39 37 35 32 29 26
QDL16-40 4 56 54 52 50 47 44 38 34
QDL16-50 5.5 69 68 65 62 59 54 48 43
QDL16-60 5.5 83 81 78 75 70 64 58 52
QDL16-70 7.5 97 95 92 87 82 75 68 61
QDL16-80 7.5 111 108 105 100 94 86 77 70
QDL16-100 11 139 136 131 125 118 108 97 87
QDL16-120 11 167 163 157 150 141 129 116 105
QDL16-140 15 194 190 184 175 165 151 136 122
QDL16-160 15 222 217 210 200 189 173 155 140











型号 配用电机 Q 16 20 24 28 32 36 40
(kw) (m3/h)
QDL32-10-1 1.5 H
(m)		 14 13 12 11 9 7 4
QDL32-10 2.2 18 17 15 14 13 11 8
QDL32-20-2 3 29 28 26 23 20 16 11
QDL32-20 4 36 34 32 29 27 23 18
QDL32-30-2 5.5 47 44 41 38 33 28 21
QDL32-30 5.5 54 51 48 44 40 35 27
QDL32-40-2 7.5 65 62 58 53 46 40 30
QDL32-40 7.5 72 69 65 59 53 47 37
QDL32-50-2 11 83 79 74 68 60 52 41
QDL32-50 11 90 86 81 74 67 59 47
QDL32-60-2 11 101 97 90 83 74 65 51
QDL32-60 11 108 104 97 90 81 72 57
QDL32-70-2 15 119 114 107 98 88 78 60
QDL32-70 15 126 121 113 105 95 85 67
QDL32-80-2 15 136 131 123 114 102 90 71
QDL32-80 15 144 138 130 120 109 97 77
QDL32-90-2 18.5 154 148 140 129 117 102 82
QDL32-90 18.5 162 156 147 136 124 109 88
QDL32-100-2 18.5 175 166 157 146 131 115 91
QDL32-100 18.5 182 173 164 152 138 122 98
QDL32-110-2 22 193 184 173 164 146 128 102
QDL32-110 22 200 191 180 168 153 135 109
QDL32-120-2 22 211 201 189 178 160 140 113
QDL32-120 22 218 208 196 184 167 147 120
QDL32-130-2 30 230 218 206 193 174 153 124
QDL32-130 30 237 225 213 200 181 160 131
QDL32-140-2 30 247 235 222 210 189 165 135
QDL32-140 30 255 242 229 216 196 172 142
