产品简介

一、QDLF不锈钢立式多级泵概述

 轻型立式不锈钢多级离心泵是希伦公司研发人员根据目前市场需求，联合国内外泵行业专家，结合本公司多年的生产工艺，向市场推出的新型产品。该系列产品结构紧凑、外型美观、质量稳定可靠，可输送自来水到工业液体的各种不同介质，适用于不同温度、流量和压力范围,是广大新老客户值得信赖的产品。

二、QDLF不锈钢立式多级泵 工作条件

冷热清洁的，非易燃易爆并不含有固体颗粒或纤维的液体；
液体温度：常温型号-15℃至+70℃，热水型号+70℃至+120℃；
环境温度：**+40℃；
*小入口压力：根据NPSH曲线+*小安全扬程量0.5米水头。

三、QDLF不锈钢立式多级泵典型应用
1、市政供水及增压
2、工业循环系统及加工系统
3、锅炉给水及冷凝液系统
4、环保水处理，渗透分析系统
5、农业灌溉及脱水
6、工业厂房清洗及各种清洗工作
7、（其他）许多专门用途

四、QDLF不锈钢立式多级泵性能曲线及性能表说明
1、所有曲线都基于3X380V，50Hz，电机在恒速2900r/min的测量值。电机为可变电压电机；
2、测量采用自由空气下20℃的水，运动粘度r=1mm2/s;公差参照IS02584附件B标准；
3、立式多级泵的使用参照加粗曲线的性能范围，以防止过热造成危险。

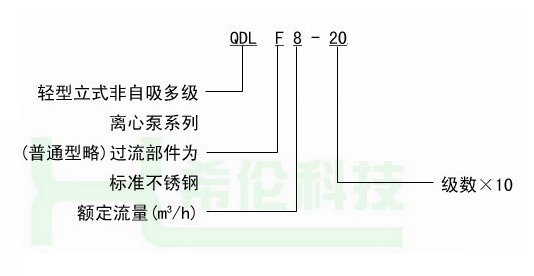

五、QDLF不锈钢立式多级泵型号意义



六、QDLF2不锈钢立式多级泵性能参数


型号 配用电机 Q 1 1.2 1.6 2 2.4 2.8 3.2 3.5
(kw) (m3/h)
QDL2-20 0.37 H
(m)		 18 17 16 15 13 12 10 8
QDL2-30 0.37 27 26 24 22 20 18 15 12
QDL2-40 0.55 36 35 33 30 26 24 20 16
QDL2-50 0.55 45 43 40 37 33 30 24 20
QDL2-60 0.75 53 52 50 45 40 36 30 24
QDL2-70 0.75 63 61 57 52 47 41 35 28
QDL2-90 1.1 80 78 73 67 61 54 45 37
QDL2-110 1.1 98 95 89 82 73 64 54 44
QDL2-130 1.5 116 114 106 98 89 78 65 52
QDL2-150 1.5 134 130 123 112 100 90 73 60
QDL2-180 2.2 161 157 148 136 121 108 91 76
QDL2-220 2.2 197 192 180 165 148 130 110 90
QDL2-260 3 232 228 214 198 179 158 130 110

七、QDLF4不锈钢立式多级泵性能表


型号 配用电机 Q 1.5 2 3 4 5 6 7 8
(kw) (m3/h)
QDL4-20 0.37 H
(m)		 19 18 17 15 13 10 8 6
QDL4-30 0.55 28 27 26 24 20 18 13 10
QDL4-40 0.75 38 36 34 32 27 24 19 13
QDL4-50 1.1 47 45 43 40 34 31 23 17
QDL4-60 1.1 56 54 52 48 41 37 28 20
QDL4-80/7 1.5 66 63 61 56 48 43 33 24
QDL4-80 1.5 74 72 70 64 55 50 38 27
QDL4-100 2.2 96 90 87 81 71 62 48 34
QDL4-120 2.2 114 108 104 95 85 75 58 41
QDL4-160/4 3 136 126 122 112 101 89 68 48
QDL4-160 3 152 144 140 129 115 101 78 55
QDL4-190 4 183 171 168 153 137 122 93 67
QDL4-220 4 211 200 192 178 160 138 108 79

八、QDLF8不锈钢立式多级泵性能表



型号 配用电机 Q 5 6 7 8 9 10 11 12
(kw) (m3/h)
QDL8-20 0.75 H
(m)		 21 20 19 18 17 16 15 14
QDL8-30 1.1 31 30 29 28 26 24 23 20
QDL8-40 1.5 41 40 39 37 35 32 30 27
QDL8-50 2.2 52 50 48 46 44 41 37 34
QDL8-60 2.2 62 60 58 55 53 49 45 41
QDL8-80 3 83 80 78 74 70 65 60 54
QDL8-100 4 104 100 97 92 88 80 75 68
QDL8-120 4 125 120 116 110 105 97 90 81
QDL8-140 5.5 146 140 136 129 123 113 105 95
QDL8-160 5.5 166 160 155 147 140 130 120 108
QDL8-180 7.5 187 180 175 166 158 146 135 122
QDL8-200 7.5 208 200 194 185 175 162 150 135



九、QDLF16不锈钢立式多级泵性能参数



型号 配用电机 Q 8 10 12 14 16 18 20 22
(kw) (m3/h)
QDL16-30/2 2.5 H
(m)		 28 27 26 25 23 21 19 17
QDL16-30 3 42 41 39 37 35 32 29 26
QDL16-40 4 56 54 52 50 47 44 38 34
QDL16-50 5.5 69 68 65 62 59 54 48 43
QDL16-60 5.5 83 81 78 75 70 64 58 52
QDL16-70 7.5 97 95 92 87 82 75 68 61
QDL16-80 7.5 111 108 105 100 94 86 77 70
QDL16-100 11 139 136 131 125 118 108 97 87
QDL16-120 11 167 163 157 150 141 129 116 105
QDL16-140 15 194 190 184 175 165 151 136 122
QDL16-160 15 222 217 210 200 189 173 155 140



十、QDLF32不锈钢立式多级泵性能参数


型号 配用电机 Q 16 20 24 28 32 36 40
(kw) (m3/h)
QDL32-10-1 1.5 H
(m)		 14 13 12 11 9 7 4
QDL32-10 2.2 18 17 15 14 13 11 8
QDL32-20-2 3 29 28 26 23 20 16 11
QDL32-20 4 36 34 32 29 27 23 18
QDL32-30-2 5.5 47 44 41 38 33 28 21
QDL32-30 5.5 54 51 48 44 40 35 27
QDL32-40-2 7.5 65 62 58 53 46 40 30
QDL32-40 7.5 72 69 65 59 53 47 37
QDL32-50-2 11 83 79 74 68 60 52 41
QDL32-50 11 90 86 81 74 67 59 47
QDL32-60-2 11 101 97 90 83 74 65 51
QDL32-60 11 108 104 97 90 81 72 57
QDL32-70-2 15 119 114 107 98 88 78 60
QDL32-70 15 126 121 113 105 95 85 67
QDL32-80-2 15 136 131 123 114 102 90 71
QDL32-80 15 144 138 130 120 109 97 77
QDL32-90-2 18.5 154 148 140 129 117 102 82
QDL32-90 18.5 162 156 147 136 124 109 88
QDL32-100-2 18.5 175 166 157 146 131 115 91
QDL32-100 18.5 182 173 164 152 138 122 98
QDL32-110-2 22 193 184 173 164 146 128 102
QDL32-110 22 200 191 180 168 153 135 109
QDL32-120-2 22 211 201 189 178 160 140 113
QDL32-120 22 218 208 196 184 167 147 120
QDL32-130-2 30 230 218 206 193 174 153 124
QCDL32-130 30 237 225 213 200 181 160 131
QDL32-140-2 30 247 235 222 210 189 165 135
QDL32-140 30 255 242 229 216 196 172 142
